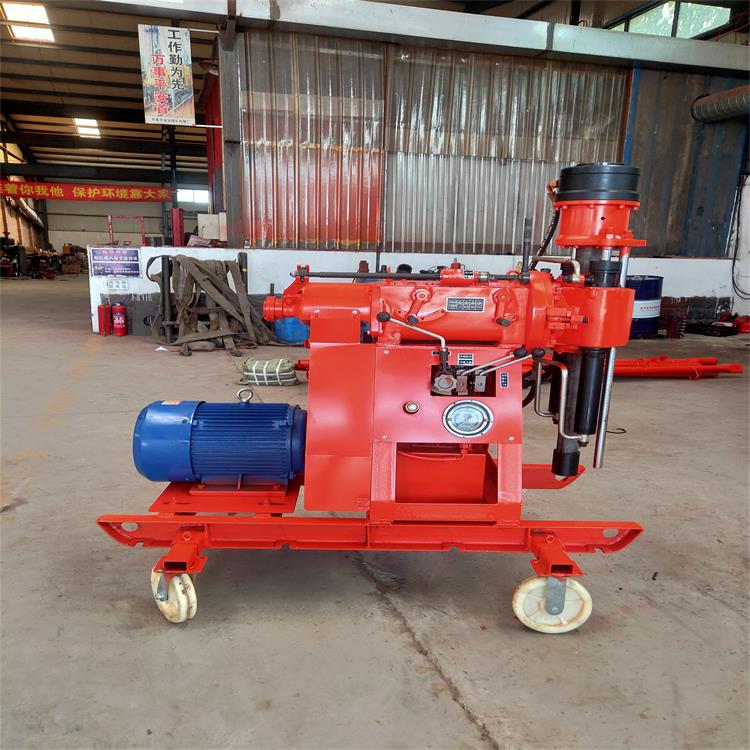

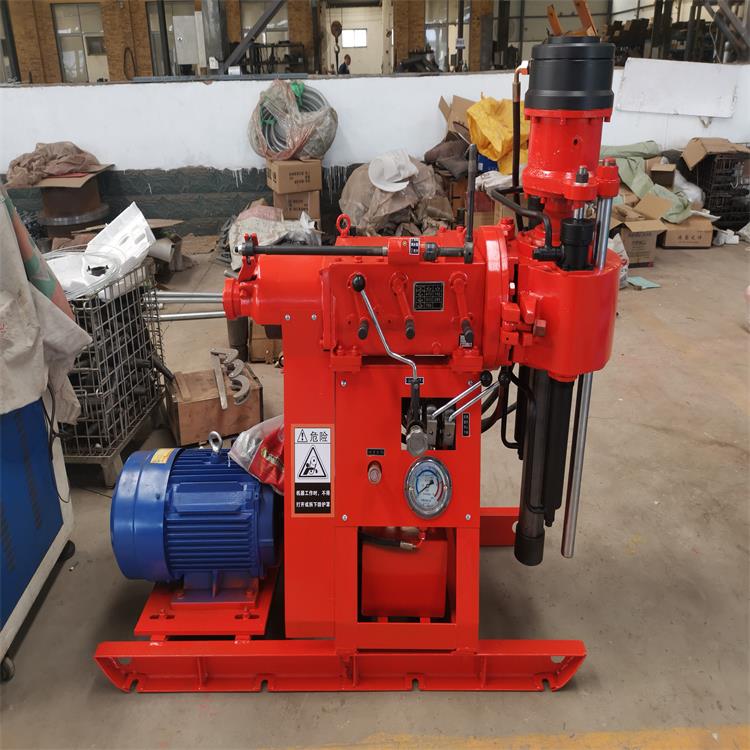

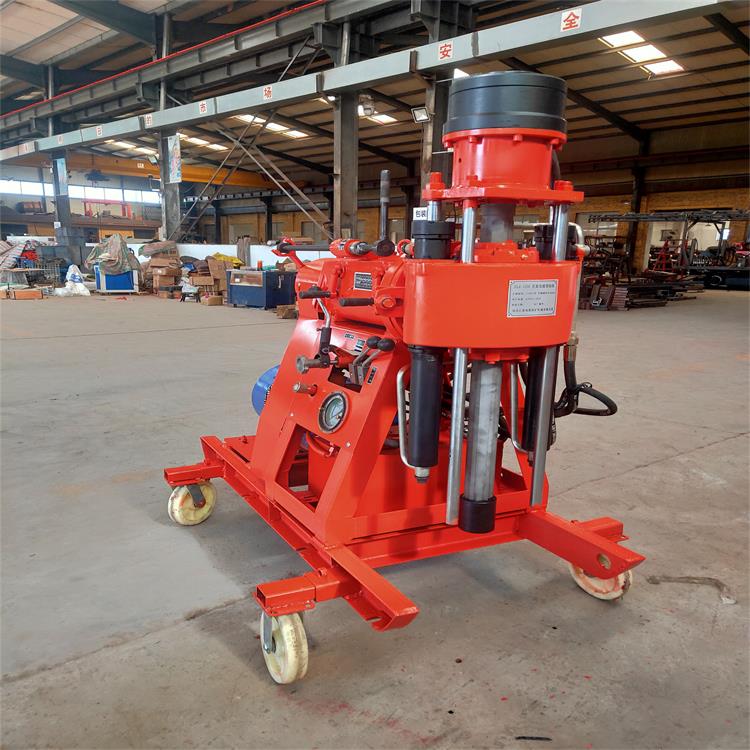

ZLJ650注浆加固钻机介绍:
专门用在地下巷道内进行钻进的钻机。具有解体性好,部件轻的特点,钻孔方向能在00~360。范围内方便地调整。主要用于巷道内进行深部地质勘探、瓦斯抽放、注排水、通风和其他工程(含螺旋差动给进)和动力头式(机械式和全液压式)两种。驱动方式可以是气动、液动和电动。钻机主要部件有动力机(组)、回转器、钻具拉送机构、钻具拧卸装置,一般不设置钻塔(桅杆)。钻机通常固定在单腿或双腿立柱上工作
ZLJ750注浆加固钻机特点:
采用机械传动,结构简单、体积小、重量轻、操作方便、性能,配有液压卡盘及液压给进油缸。
ZLJ1200注浆加固钻机主要参数:
项目单位数 据 参 数
250400400400700
额定
转矩高速
N·m
250400400400700
中速150250380230520
低速85100214130310
额定
转速高速
r/min
340400270340410
中速192170151192198
低速1129988112150
开孔直径mm8989108108108
终孔直径mm5050767676
深度m40150250200300
额定压力Mpa88888
给进力kN9934934
起拔力kN1212121212
钻孔倾角°0~360°0~360°0~360°0~360°0~360°
卷筒容绳量m26.326.34026.340
钢丝绳直径Mm8.88.8118.811
钻杆直径mm4242424242或50
ZLJ950注浆加固钻机施工顺序和施工要点:
1、注浆钻机就位;
2、按设计对被加固土体进行布孔并成孔;
3、将注浆管置入土层设计加固深度的顶部;
4、按设计配合比用拌浆机拌和混合水泥浆液;
5、当需注浆时, 启动注浆泵,通过注浆泵将浆液泵送注浆管注入孔底,充填扩散到空隙空洞或被加固的土体部位;
6、在某一深度注浆达到设计注入量后, 将注浆管向下沉入后连续注入,如此循环操作直完成一个孔的设计注浆量;
7、 拔出注浆管,封堵注浆孔,防止浆液流失;
8、及时清洗注浆管, 避免残留浆液凝固后堵塞管道;
9、转入下一孔位施工。
