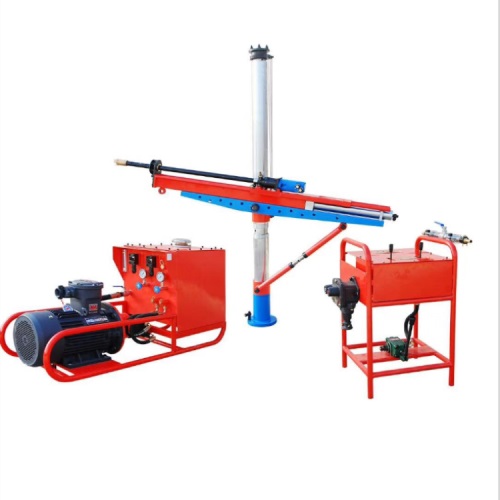

ZYJ系列架柱式液压回转钻机主要有：

ZYJ-270架柱式液压回转钻机、ZYJ一380/210型液压架柱式回转钻机。ZYJ-400架柱式液压回转钻机，是矿用液压钻机，液压回转钻机适用于岩巷面和采掘面的超前瓦斯和水的探测钻孔。

液压回转钻机相关参数

 ZYJ-270/180液压回转钻机

 主机杆(mm) Φ42

  螺旋钻杆(mm) Φ69

 额定转矩(N.m) 270

 额定转速(r/min) >180

 回转额定压力(MPa) 14

 进给额定压力(MPa) 8

 额定流量(L/min) 42/13

 给进力(kN) 13起拔力(kN) 7

 给进行程(mm) 1330

 主轴倾斜角度(。) 0—360

 噪声(dB(A）) 90

 架柱高度(mm) 2880-3580

 主机重量(kg) 210

 马达型号J2K-195

 额定排量(mL/r) 195。

主机组成部分:

主机部分又分为主立柱和付支柱。

主立柱和付支柱:由立柱、锥轴、手摇绞车、缩紧套、调整丝

杠;锁定装置及油缸组成。主立柱和付支柱的作用是通过主立柱上

的左右旋丝杠使主立柱的上端顶住巷道的顶部，然后利用主立柱下

面顶紧油缸自动加压，顶紧主立柱，如巷道表面浮煤太厚，可用随

机配带的垫木垫在主立柱下方，再顶紧主立柱，从而实现了钻机牢

固的固定在巷道内，再按钻孔的要求调整钻机的工作高度和钻

孔的角度，保证钻机钻孔的准确度。当工作高度调整时，可松开缩

紧套_上两个螺丝，用手摇绞车.上升或下降到合适位置时，再扭紧两

个螺丝即可。

操作注意事项：

1、各接头必需紧固牢固;

2、严禁触及旋转的钻具、钻套;

3、钻机在不使用时要将进气、水管路拆除;

4、当钻机卡钻时，将产生较大的反扭矩，操作者要握住旋转换向手柄置于“反

转”位置，使钻机反转。

5、钻杆没有固定好前，严禁开机;

6、钻机严禁在长时间没有负载的情况下旋转;

7、进气管路存在故障情况下，严禁开机;
